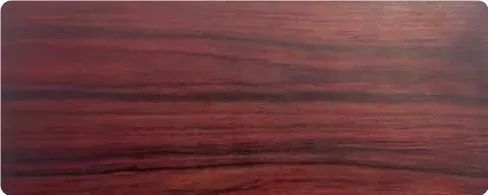

黑酸枝是“國家紅木標準”中明確確定的紅木品種，與黃花梨等同屬豆科植物中的蝶形花亞科黃檀屬，主要生長在熱帶地區，多產于東南亞國家以及東非和印尼等地，心材呈栗褐色。
酸枝木是天然的除臭劑，其因為會散發出酸香氣息而得名，黑酸枝也不例外。
包含木種及其構造特征
黑酸枝還包括以下下幾種木種，其木質構造特征分別是：
D1
刀狀黑黃檀
拉丁名：Dalbergia cultrate Grah俗稱：緬甸黑酸枝
科屬：蝶形花科、黃檀屬
分布：主產于老撾、緬甸
散孔材。
管孔在肉眼下略見，弦向直徑最大182μm，平均118μm;數甚少至略少，o～12個/mm2。軸向薄壁組織較多，在肉眼下明顯，主為同心層式波浪形，傍管帶狀及細線狀。木纖維壁厚。木射線在肉眼下不見；波痕在放大鏡下可見；射線組織同形單列。新切面有酸香氣；結構細；紋理頗直；氣干密度0.89-1.14/ cm3。

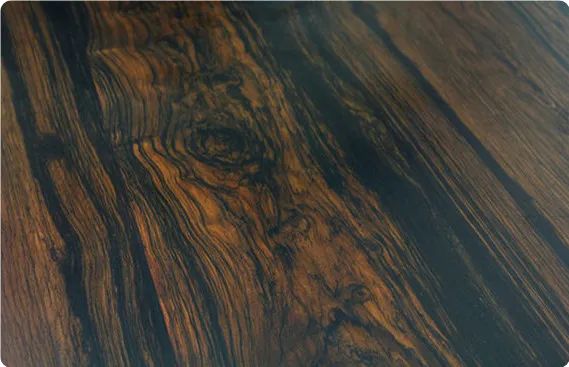

D2
黑黃檀
拉丁名：Dalbergia fusca pierre
俗稱：版納黑檀、牛角木
科屬：蝶形花科、黃檀屬
分布：云南
心材新切面紫褐、黑褐或栗褐，常帶明顯的紫或黑褐色窄條紋。管孔在肉眼下略見，弦向直徑最大275 μm，平均143μm；含黑色樹膠；數甚少至略少，1～6個/mm2。軸向薄壁組織頗明顯，主為同心層式窄帶狀(寬2～數個細胞)。木射線在放大鏡下明顯；波痕亦然;射線組織同形單列及多列(多數2～4列)。無酸香氣或很微弱；結構細；紋理斜或交錯；氣干密度。

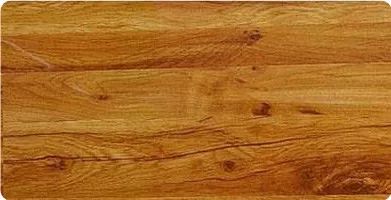

D3
闊葉黃檀
拉丁名：Dalbergia latifolia Roxb俗 稱：紫花梨、廣葉黃檀、印尼黑酸枝
科屬：蝶形花科、黃檀屬
分布：印度、印度尼西亞
生長輪不明顯或略明顯。
心材淺金褐、黑褐、紫褐或深紫紅，常有較寬但相距較遠的紫黑色條紋；木屑酒精浸出液有明顯紫色調。
管孔在肉眼下明顯，含樹膠;弦向直徑最大267μm，平均144μm；數少至略少，3～17個/17個mm2。
軸向薄壁組織頗明顯，主為環管束狀、聚翼狀及波浪形窄帶狀。
木纖維壁薄至略厚。
木射線在放大鏡下可見；波痕亦然;射線組織同形單列(甚少)及多列(2列)，稀異形孟型。
新切面有酸香氣；結構細(較其他種略粗)；紋理交錯；氣干密度0.75～1.04 g/cm3，多數0.82～型.86 g/cm3。

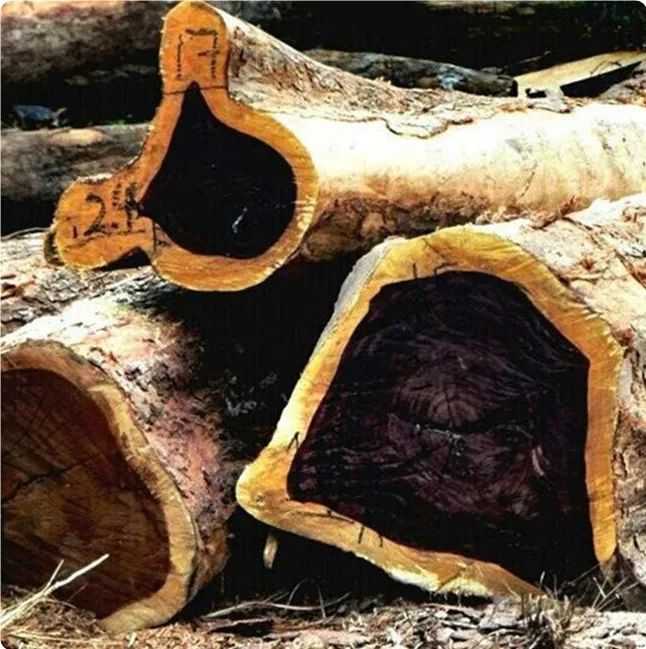

盧氏黑黃檀
拉丁名：Dalbergia louvelii R.Viguier俗稱：大葉紫檀
科屬：蝶形花科、黃檀屬
分布：馬達加斯加
管孔在肉眼下幾不得見；弦向直徑206μm，平均149μm；數少至少，1～4個/mm2。軸向薄壁組織在放大鏡下明顯，主為同心層型的細線(寬1～2細胞)，且排列規整。木射線放大鏡下可見；波痕不明顯；射線組織同形單列。酸香氣微弱；結構甚細至細；紋理交錯；有局部卷曲；氣干密度0.95 g/cm3。

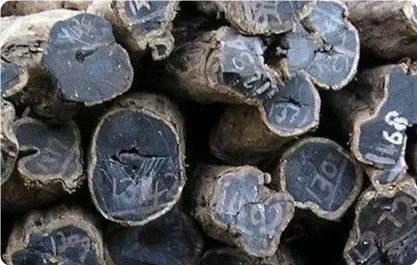

D5
東非黑黃檀
拉丁名：Dalbergia melanoxylon Guill.￡Perr俗稱：紫光檀
科屬：蝶形花科、黃檀屬、黑酸枝木類
分布：非洲東部
管孔在肉眼下可見，弦向直徑最大133μm;平均72μm;數少至略少，5～14個/mm2。軸向薄壁組織較少，在肉眼下通常不見，主為離管型，星散聚合、細線狀及聚翼狀。木射線放大鏡下可見，波痕亦然，射線組織同形單列及多列(2列)。無酸香氣或很微弱；結構甚細；紋理通常直；氣干密度1.00～1.33 g/cm3。

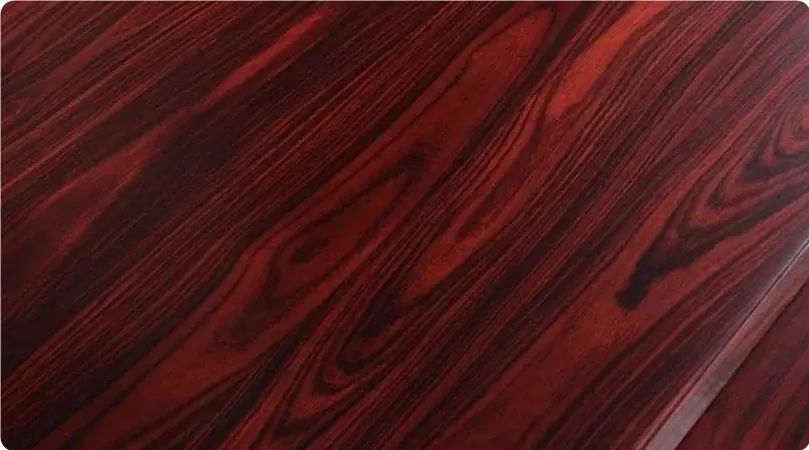

D6
巴西黑黃檀
拉丁名：Dalbergia nigra Fr.Allem科屬：蝶形花科、黃檀屬
分布：主產于巴西
心材黑褐、巧克力色至紫褐色，常帶有明顯的黑色窄條紋。管孔在肉眼下頗明顯，弦向直徑最大287μm，平均143μm;數甚少至略少，2～7個/mm2。主為離管型，環管束狀及窄帶狀(寬1～2細胞)，星散聚合、聚翼狀，常多于微凹黃檀。木纖維壁薄至厚。木射線在放大鏡下明顯，波痕在放大鏡下明顯，射線組織同形單列(數少)及多列(多數2～3列)，異形Ⅲ型傾向明顯。新切面酸香氣濃郁，結構細(較其他種略粗)，紋理交錯，氣干密度O.86～1.01 g/cm3。
D7
亞馬孫黃檀
拉丁名：Dalbergia spruceana Benth科屬：蝶形花科、黃檀屬
分布：主產于巴西
管孔在肉眼下可見，弦向直徑最大323μm，平均1 92μm；數甚少至少，1～5個/mm2。軸向薄壁組織在放大鏡下明顯，細線狀(寬多數1細胞)，環管束狀明顯。酸香氣無或很微弱；結構細;紋理直至略交錯；氣干密度O.90 g/cm3。

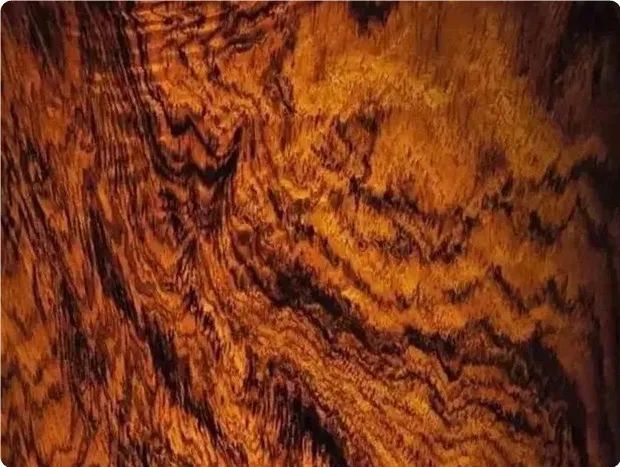

D8
伯利茲黃檀
拉丁名：Dalbergia stevensonii Tandl科屬：蝶形花科、黃檀屬
分布：中美洲，主產于伯利茲
心材淺紅褐、黑褐或紫褐，常帶規則或不規則相間的黑色條紋，色澤比較均勻。管孔在肉眼下明顯，弦向直徑最大269μm，平均88μm;數略少至略多，11～24個/mm2。軸向薄壁組織在肉眼下略明顯，主為窄帶狀及細線狀(多數寬1細胞，與射線交叉局部略呈網狀)及環管束狀。木射線在放大鏡下略見；波痕在放大鏡下可見(木射線迭生構造不明顯)；射線組織同形單列及多列。酸香氣無或很微弱；結構細；紋理直；氣干密度0.93～1.1 9 g/cm3。

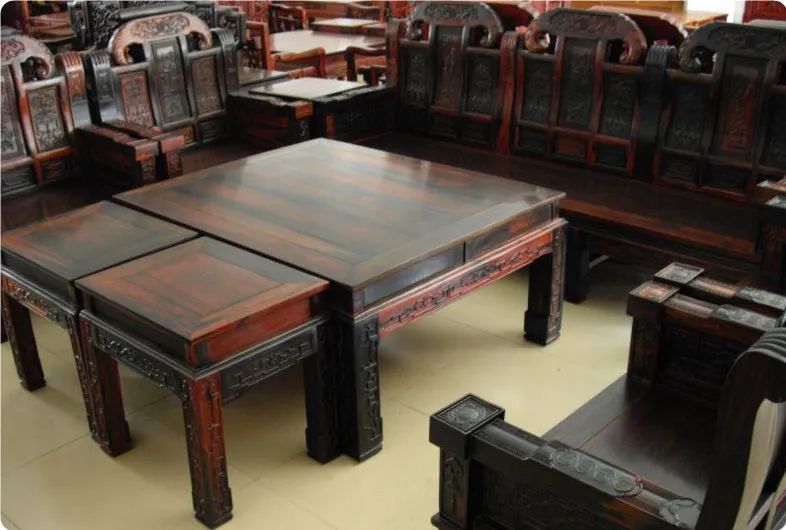

黑酸枝家具的特點及價值
黑酸枝僅次于紫檀和黃花梨，木質結構較細，紋理很清晰，制作出來的家具堅固耐用，歷經百年而不變形，因此在明清時代應用比較廣泛。
而如今，黑酸枝家具仍然具有很高的價值。
黑酸枝家具多采用榫卯結構，穩固耐用，在設計上基本保持中國傳統的設計理念，在此基礎上融入現代人體工學和審美需求，因此不僅古色古香，而且還散發出現代時尚的魅力。

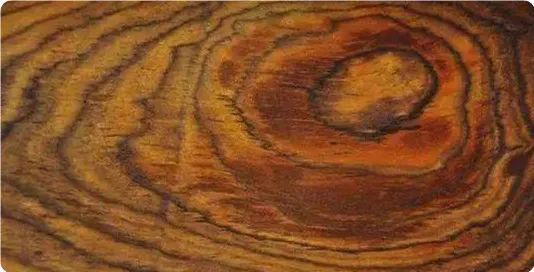

黑酸枝家具多以明清風格為主，有的結構簡約，風格明快，線條流暢，有的雕刻精美，結構厚重，不管是那種風格都保持黑酸枝特有的木制紋理，非常的漂亮，仿佛層巒疊嶂的群山，抑或波瀾起伏的大海，微風輕輕吹過，泛起層層漣漪，令人無限遐想。
編輯202202
